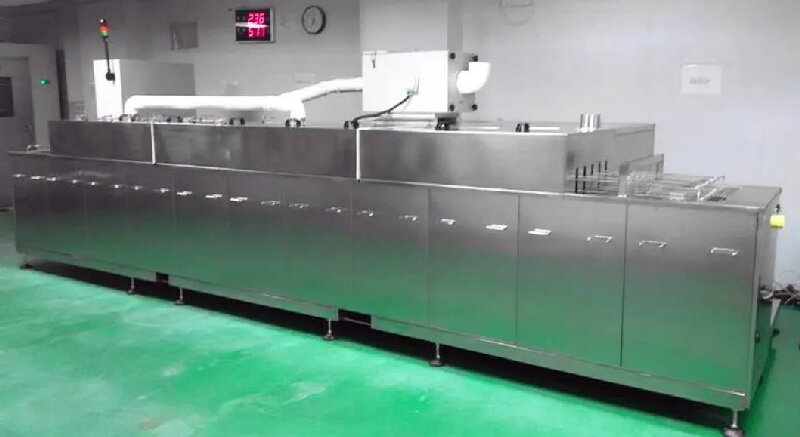

气门通过式喷淋清洗机
☆频率功率：
☆加热功率：
☆总功率：
☆承重：

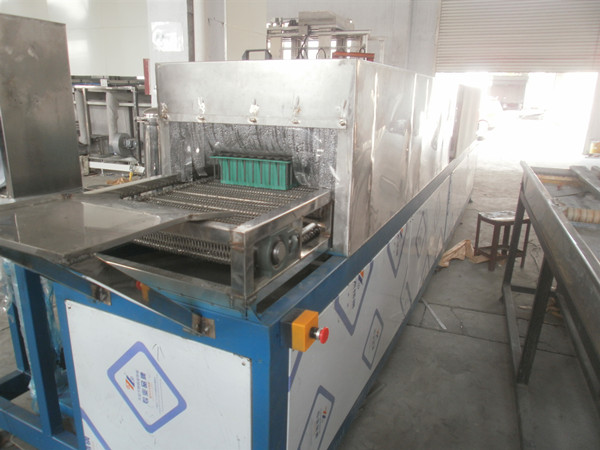

履带式喷淋清洗机
一、 概述
二、 主要技术参数
三、 清洗工艺
四、 结构功能描述
五、 随机备件清单
六、 主要元器件供应商清单
七、 供货范围（每台）
八、 设备预验收方案
九、 设备包装及运输方案
十、 质量保证期及服务承诺
十一、 设备验收方案
十二、 付款方式与交货计划
我江苏台铭超声依托雄厚的资金、技术实力，不断引进和消化吸收国外先进技术，凭借多年研究、设计、制造超声波设备的专业经验，使得产品不断更新，在国内始终处于技术领先地位。
“以人为本，以质取胜”是公司企业文化的核心。产品从开发、设计、生产、安装、服务的整个过程都严格遵守ISO9001质量管理体系的标准，能持续的为客户提供优秀的产品和服务。
履带式超声波清洗机是我公司众多清洗机设备中的一种，本设备采用了高强度不锈钢网带，在输送工件的网带上下都放置了高压喷嘴，对工件进行高压喷淋冲洗，并通过风切和烘干，使工件从清洗到烘干一次完成。方便了操作，提高了生产效率。
本设备的特点是：
TM-5000通过式喷淋清洗机生产主线有1个喷淋冲洗槽、1个喷淋清洗槽、1个风切槽和1个烘干段，共4个工位。其工作原理是利用水泵带动液体快速的冲击工件使工件表面清洁，结合清洗剂的化学分解油污的方法，使得采用超声清洗机成为清洗行业的最佳选择。
本清洗机的特点是：
1．故障、缺液自诊断报警，方便操作人员及时处理。
2．清洗槽的底部做成船形便于清洗液中杂质的沉淀汇集，由于底部加装了快接式排渣口，使得排污操作十分方便。
3．各槽均采用独立的循环过滤系统以确保清洗效果，延长清洗液的使用寿命，降低生产成本。
4.采用片式不锈钢网带，机械强度高，寿命长，残留液少。
1、主机外形尺寸约(L×W×H)： 6000×1500×1550(mm)
2、有效清洗区域约（L×W） 2500×400(mm)
3、不锈钢传输网带净宽： 400mm
4、设备总功率： ≤68KW（水温加到后、正常使用约40KW左右）;
(4-1).加热功率： 喷淋冲洗储液槽15KW，喷淋清洗储液槽15KW，烘干槽8KW;
(4-2).冲洗泵功率：0.75KW,清洗泵功率：0.75KW；
（4-3）.风机功率：1.1KW,
（4-3）.传动电机功率：0.75KW；
（4-4）.烘干加热功率：8KW；
5、不锈钢传输网带线速度： 0～1.5m/min可调
6、整台机器需2个工作人员操作，上料1个人，下料一个人。网带的正常运行速度是0.5m/min,（可调节）。
6、电 源：AC380V 50HZ 三相四线加保护接地
7、设备重量：约1.5T
上料→喷淋冲洗→喷淋漂洗→风切→烘干→冷风→出料
1、机架
设备机架采用优质型钢焊接而成，结构稳固，整套设备采用全封闭形式，槽体、输送网带等与清洗相关(传送带经过接触的地方)均采用优质进口不锈钢材料制成；机架底部设有可调节的底脚螺钉，方便安装定位，外形美观，经久耐用。
2、喷淋系统
喷淋系统由不锈钢输液管、喷嘴、流量调节阀等组成；喷淋系统的喷嘴采用广角式带型喷嘴、上下放置，履盖面广而密集，冲击力大，能达到最佳清洗效果。
3、传动系统
由变频器控制减速电机，带动网带把工件带入各个清洗点进行清洗，可根据工件的不同清洗要求调节清洗速度；网带有效宽度为400mm，二边链条采用不锈钢大滚珠链条，方便传送和便于维修更换。
4、电气控制部份
电气控制部份安装在单独的控制箱里，采用手动控制，有故障、缺液自诊断报警，方便工人操作，电气原器件选用进口和国产优质器件，在进出料口设有急停按钮开关，在紧急情况时可立即切断主机电源，对设备起到保护作用；整套设备进行接地保护。
清洗机主要配置：
4.1喷淋冲洗槽配置：
|
名称 |
数量 |
说明 |
|
喷淋冲洗区 |
1个 |
800×400（mm） |
|
喷淋槽 |
1个 |
800×400×350（mm），材质:SUS304，厚度2.0mm，设有喷淋汇流口。 |
|
喷淋副槽 |
1台 |
1200×500×550 （mm） |
|
电加热器 |
5支 |
3KW/根，AC380V,材质：优质不锈钢 |
|
循环泵 |
1台 |
多级离心泵，过流部分材质为SUS304，功率：2.2KW，流量：3 m³/h，扬程60米； |
|
液位传感器 |
1台 |
材质:SUS304，低液位保护电加热器和喷淋泵 |
4.2喷淋清洗槽配置：
|
名称 |
数量 |
说明 |
|
喷淋冲洗区 |
1个 |
800×400（mm） |
|
喷淋槽 |
1个 |
800×400×350（mm），材质:SUS304，厚度2.0mm，设有喷淋汇流口，底部设有法兰式掏渣口。 |
|
喷淋副槽 |
1台 |
1200×400×550 （mm） |
|
电加热器 |
5支 |
3KW/根，AC380V,材质：优质不锈钢 |
|
循环泵 |
1台 |
多级离心泵，过流部分材质为SUS304，功率：2.2KW，流量：3 m³/h，扬程92米； |
|
液位传感器 |
1台 |
材质:SUS304，低液位保护电加热器和喷淋泵 |
4.3风刀切水槽配置：
|
名称 |
数量 |
说明 |
|
风刀切水 |
2组 |
200×400（mm） 分别安装在履带的上下两面。 |
|
风源 |
1个 |
0.75KW风机 |
|
档水帘 |
1副 |
设置挡水帘，减少工序间的串液问题，防止工件二次污染 |
4.4烘干段配置：
|
名称 |
数量 |
说明 |
|
烘道区 |
1个 |
2000×400（mm ） |
|
烘道 |
1个 |
1000×400×120mm，材质:SUS304，厚度:2.0mm |
|
离心隔热风机 |
2台 |
功率:1.1KW/台; |
|
烘干前切风嘴 |
1套 |
材质：SUS304, |
|
烘箱 |
1套 |
材质：SUS304, |
|
热风循环槽 |
1台 |
材质：SUS304, |
|
电加热管 |
8支 |
1KW/根，AC380V，材质：SUS304, |
4.6底架、外封：
|
名称 |
数量 |
说明 |
|
底架 |
1套 |
A3钢：8号槽钢、60×40矩形方管 |
|
侧封板 |
1套 |
材质:SUS201，厚度:1.0mm， |
|
塑钢外封 |
1套 |
外形尺寸：4200×250； |
|
油水分离装置 |
2套 |
材质：SUS304 |
4.7输送、传动：
|
名称 |
数量 |
说明 |
|
网带 |
1套 |
材质：SUS304,总宽630mm,总长：22米 |
|
传动电机 |
1台 |
功率：0.75KW, |
|
传动轴 |
1套 |
材质:45钢,5支 |
|
不锈钢链轮 |
12只 |
材质：SUS304 |
|
张紧装置 |
2套 |
材质:45钢 |
|
链条，支架等 |
1套 |
材质:SUS304 |
4.8不锈钢管路：
|
名称 |
数量 |
说明 |
|
不锈钢管道 |
1套 |
材质：SUS304, |
|
不锈钢阀门 |
1套 |
材质：SUS304 |
|
不锈钢管弯、管接 |
1套 |
材质：SUS304 |
|
链条，支架等 |
1套 |
材质:SUS304 |
4.9电控系统：
|
名称 |
数量 |
说明 |
|
电控柜 |
1台 |
材质：Q235B, 厚度：1.5mm，喷塑 |
|
变频器 |
1台 |
三菱 |
|
空开、接触器 |
1套 |
德力西 |
|
继电器、温控仪 |
6套 |
德力西 |
|
主令开关 |
1套 |
国内名牌 |
|
电线、电缆 |
1套 |
国内名牌 |
|
桥架、电线管 |
1套 |
国内名牌 |
4.10各种辅料：
|
名称 |
数量 |
说明 |
|
机械辅料 |
1套 |
|
|
管路辅料 |
1套 |
|
|
外封辅料 |
1套 |
|
|
电气辅料 |
1套 |
|
|
序号 |
备件名称 |
规格型号 |
数量 |
|
01 |
过滤器滤芯 |
10英寸10um |
3支 |
备注：如用户需增加备件备品应另加价
|
名称 |
型号 规格 |
数量 |
备注 |
|
开关、按钮 |
|
|
长江 |
|
空气开关 |
|
|
德力西 |
|
接触器 |
|
|
德力西 |
|
变频器 |
|
|
知名品牌 |
|
减速机 |
|
|
国内名牌 |
|
离心风机 |
|
|
知名品牌 |
|
立式水泵 |
|
|
南方泵业 |
|
不锈网带 |
|
|
无锡名程 |
|
链轮 |
|
|
定制 |
|
不锈钢传动轴 |
|
|
定制 |
|
轴承 |
|
|
哈尔滨轴承厂 |
|
不锈板 |
SUS304 |
|
韩国浦项 |
|
槽钢、方管、角钢 |
|
|
国优 |
|
管道等其它辅助材料 |
|
|
国优 |
