TM-6060T

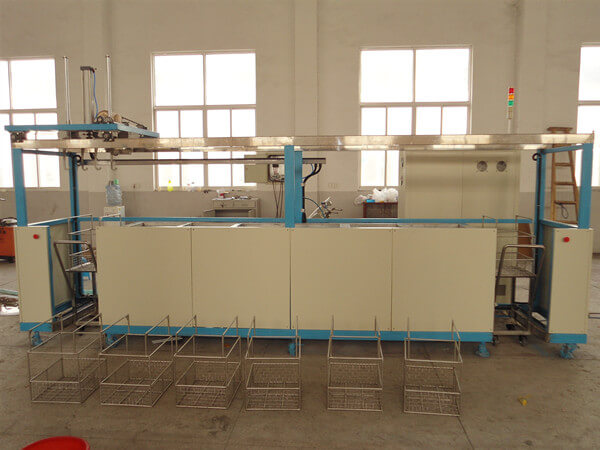

全自动超声波清洗机

一、 概述：

 谢谢您使用本公司为您设计制造的《全自动超声波清洗系统》。该设备型号TM-6060T。

1.设备用途:清洗金属类工件.

2.设备型号：TM-6060T

清洗节拍：在3～30分钟范围内调节。

工作程序：设计为工件从左进右出。

3.数量：一台

4．清洗能力：设备以承载篮为节拍，设计清洗节拍为：4-30分钟/篮，可连续三班工作，每篮产品为，小于20公斤。

              篮框规格：约350*450*350(L×W×H)mm，结构见附图。

5.清洗介质:水基清洗剂；

6：清洗工艺流程

 工艺流程：上料→超声波清洗→超声波漂洗→鼓泡漂洗→鼓泡漂洗→烘干→浸防锈油→下料

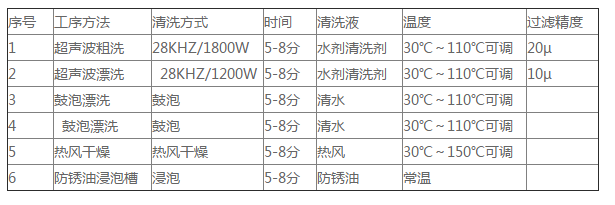

7.清洗工艺:

8.主要技术参数：

  8.1最大外形尺寸：4800*1650*2500

8.2超声频率：    28KHz,

8.3整机装机电功率：28Kw

    其中：加热功率：23Kw

          电机功率：0.44Kw

          泵功率：0.7Kw

          风机功率：0.4Kw

超声功率：3Kw

8.4电源：380V，50Hz，三相五线制

二.清洗机的结构组成及各组成部分功能

2.2各主要组成功能

2.1 结构组成

该清洗系统主要由超声波发生器、超声波换能器、超声波震板置、，超声波清洗槽、超声波漂洗槽、鼓泡清洗槽、储液槽、烘干槽 侵油槽，循环过滤系统、自动温控加热系统、进出料输送小车、电脑龙门单臂机械手、底盘与机架、操作面板和控制系统等组成。

2.2 设备描述

该清洗机是一个全自动清洗设备，清洗过程由可编程序控制器(PLC)微机控制，六个由优质进口304不锈钢材质制作的超声波清洗槽、超声波漂洗槽、鼓泡槽 侵油槽、二个储液槽、一个烘干槽和侵油槽组成的一条连续工作的清洗系统。操作者在清洗机的左侧将盛有清洗篮的进料小车(清洗篮里装有清洗工件)推入在进料工位，电脑龙门单臂机械手将清洗篮依次送往各工序段，对工件进行多级清洗处理后，将清洗篮卸在出料输送小车上；操作者在清洗机的右侧出料工位将小车拉出，从清洗篮中将清洗好的工件取出，完成一次清洗过程，周而复始，不断循环。

具体结构见附图和以下的说明。

.3主要组成部分功能

6.1 第一槽： 清洗剂超声波粗洗槽 ：

清洗槽有效尺寸(L×W×H):550×450×400MM

超 声 波：采用底震式超声波，超声波震子36个，超声波功率1800w，连续可调可显示；频率28KHZ，可微调；配有扫描电路，可单独控制。

清 洗 槽: 槽体向后溢流，可迅速将清洗液表面漂浮的脏物溢出，清洗液经溢流口进入储液槽，槽体使用进口SUS304，2mm的不锈钢板制造。

储 液 箱：储液箱中的加热器对清洗液进行加热，然后经循环过滤系统将重新加热、过滤的清洗液送往清洗槽。储液槽设有进水口、排液口、溢水口、下限液位保护开关；槽体使用进口SUS304，1.5mm的不锈钢板制造。

循环过滤：设有独立的循环过滤系统,系统由循环过滤泵、不锈钢过滤器、压力表等组成，过滤精度为20μ。

循 环 泵：由中外合资“南方”品牌轻型卧式多级离心不锈钢水泵（型号：

CHL2-20、功率：370W）。

加    热：储液槽和清洗槽加热功率12KW，储液槽和清洗槽外裹保温棉；自动温控，RT-11O℃可调，温控器探针置于清洗槽内。

清 洗 液: 水基清洗剂+市水。

6.2第二槽：超声波漂洗槽

清洗槽有效尺寸(L×W×H): 550×450×400MM。

超 声 波：采用投入底震式超声波，超声波震子24个，超声波功率1200W可调可显示；频率28KHZ，可微调；配有扫描电路，可单独控制。

清 洗 槽: 槽体向后溢流，可迅速将清洗液表面漂浮的脏物溢出，清洗液经溢流口进入储液槽，槽体使用进口SUS304，2mm的不锈钢板制造。

储 液 箱：储液箱中的加热器对清洗液进行加热，然后经循环过滤系统将重新加热、过滤的清洗液送往清洗槽。储液槽设有进水口、排液口、溢水口、下限液位保护开关；槽体使用进口SUS304，1.5mm的不锈钢板制造。

循环过滤：设有独立的循环过滤系统,系统由循环过滤泵、不锈钢过滤器、压力表等组成，过滤精度为10μ。

循 环 泵：由中外合资“南方”品牌轻型卧式多级离心不锈钢水泵（型号： CHL2-20、功率：370W）。

加    热：储液槽和清洗槽加热功率4×3KW，储液槽和清洗槽外裹保温棉，自动温控，RT-110℃可调，温控器探针置于清洗槽内。

清 洗 液: 水基清洗剂+市水。

6.4第三-四槽：鼓泡漂洗槽

漂洗槽有效尺寸(L×W×H):550×450×400MM 。

打气泡用于漂洗工艺，主要是利用气泡的爆破力，加速、提高漂洗效果。

设有气动元器件，压缩空气打入槽中清水中，产生气泡进行漂洗。有溢流口、补水口、电加热管功率6KW、恒温控制。

介质:纯水（或市水）。

  6.5第五槽：防锈油浸泡槽

             浸泡槽有效尺寸(L×W×H):550×450×400MM 。

6.6第六槽热风干燥槽

干燥槽有效尺寸(L×W×H): 550×450×400MM

槽底部设有进风口，槽上部有循环风口；

加热功率：12KW

            槽内壁的左右两侧设有红外线加热器

采用机械温度控制器控制温度，温控范围：0~150℃连续可调

设有风机风机功率：3HP（强力型）

6.7循环过滤系统

清洗槽中清洗液经过水隔、循环泵、过滤器、管路、球阀形成自循环,过滤清洗液中杂质、浮油。

6.8自动温控系统

采用国产优质温控器控温，温度可调整、设定，温控范围：RT-110℃可调，温控精度：设定值的±3℃。

6.9控制盘面板上设置带灯按钮开关，所有泵、电机、风机、循环、加热系统单独开关，其状态显示在控制盘面板上。

6.10 配有独立的配电箱，电路方面进行功能分块，强电、弱电分块，以便于维护。

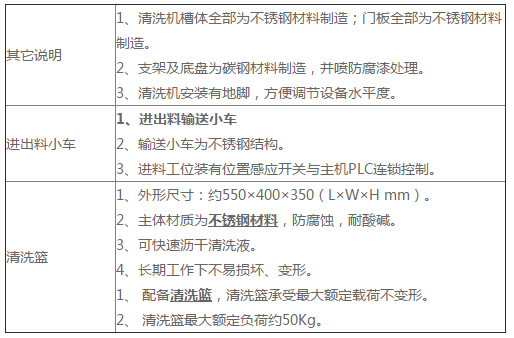

  4、整机其它部分技术要求

三.使用说明

3.1认真熟悉与阅读本机使用说明书：

3.1.1全自动单臂超声波清洗机总图；附图一。

3.1.2主电路图，附图二；

3.1.3 PLC电路图，附图三；

3.1.4控制电路图，附图四；

3.1.5操作说明

1、试机前应了解操作面板上各元件的功能。

      1）、操作面板上各元件功能说明如下：

注意：开关置于“开”表示开通，置于“关”表示断开。(供参考)

——电源启动：整机的电气的总控制，即按绿色按钮，电源总体得电，才进行其它的操作程序。按电源启动的红色按钮，整机的电源失去，所以电路都失电。

——三相电源指示:指示三相电源如电源缺相,则相应的指示灯不亮。

——一槽循环指示：当一槽打开循环开关，正在循环时，该指示灯亮；如果关悼循环开关，则该指示灯熄灭。

——一槽循环：打开该开关，相应的指示灯亮，一槽开始循环工作。储一槽低位时，一槽不能循环

——二槽循环指示：当二槽打开循环开关，正在循环时，该指示灯亮；如果关悼循环开关，则该指示灯熄灭。

——二槽循环：打开该开关，相应的指示灯亮，二槽开始循环工作，储二槽低位时，二槽不能循环

——三槽温控：此槽选用了机械式温度控制器，加热之前要把它设定到此槽所需用的温度。温控设在三槽的槽体前板上

——三槽加热指示：当三槽加热系统正在加热时，该指示灯亮；如果液体的温度已经到达设定值，则该指示灯熄灭。

——三槽加热开关：打开该开关，相应的指示灯亮，三槽加热系统工作。

——四槽温控：此槽选用了机械式温度控制器，加热之前要把它设定到此槽所需用的温度。温控设在四槽的槽体前板上

——四槽加热指示：当四槽加热系统正在加热时，该指示灯亮；如果液体的温度已经到达设定值，则该指示灯熄灭。

——四槽加热开关：打开该开关，相应的指示灯亮，四槽加热系统工作。

——储一槽温控：此槽选用了机械式温度控制器，加热之前要把它设定到此槽所需用的温度。温控设在储一槽槽体的后板上

——储一槽加热指示：当储一槽加热系统正在加热时，该指示灯亮；如果液体的温度已经到达设定值，则该指示灯熄灭。

——储一槽加热开关：打开该开关，相应的指示灯亮，储一槽加热系统工作。

——储二槽温控：此槽选用了机械式温度控制器，加热之前要把它设定到此槽所需用的温度。温控设在储二槽槽体的后板上

——储二槽加热指示：当储二槽加热系统正在加热时，该指示灯亮；如果液体的温度已经到达设定值，则该指示灯熄灭。

——储二槽加热开关：打开该开关，相应的指示灯亮，储二槽加热系统工作

——五槽温控：此槽选用了数显式温度控制器，加热之前要把它设定到此槽所需用的温度。

——五槽加热指示：当五槽加热系统正在加热时，该指示灯亮；如果空气的温度已经到达设定值，则该指示灯熄灭。

——五槽加热开关：在五槽热风机工作的情况下，打开该开关，相应的指示灯亮，烘干槽加热系统工作。

——五槽热风机指示：当五槽热风机系统工作时，该指示灯亮。

——五槽热风机开关：打开该开关，相应的指示灯亮，五槽热风机工作。

——六槽温控：此槽选用了数显式温度控制器，加热之前要把它设定到此槽所需用的温度。

——一储一槽低位指示：当储一槽液位过低时，该指示灯亮；如果加液后液位高于此位时，则该指示灯熄灭。并蜂鸣器报警

—— 储二槽低位指示：当储二槽液位过低时，该指示灯亮；如果加液后液位高于此位时，则该指示灯熄灭。并蜂鸣器报警

——二槽超声：打开二槽超声旋钮，相应的指示灯亮，二槽超声开始工作。关闭二槽超声旋钮，超声停止。

——三槽超声：打开二槽超声旋钮，相应的指示灯亮，二槽超声开始工作。关闭二槽超声旋钮，超声停止

——蜂鸣器：当储一槽或储二槽低位时，相应的指示灯亮，同时蜂鸣器报警。

——有料、无料：自动运行分为有料无料两种方式a)有料运行：进料内位有料感应时，机械臂开始下行；b)无料运行：进料位不需有料感应，机械臂开始下行.

——清洗时间：，自动运行时，根据清洗工艺制定机械臂的运行时间

——启动：自动和复位运行时经过停止后，按启动才能继续运行。

——停止：自动和复位运行时有危险时，要机械臂暂时停下来，就要按停止，停止后再按按启动才能继续运行。

——手动自动复位：机械臂运行分三种方式，有三种不同的状态。

2）、电路原理图中电路元件代号说明

QF——空气开关

FR——热继电器

ST——数显温度控制器

KM——交流接触器

HL——指示灯

SA——旋钮

SB——按钮

EH——加热器件

FU——保险丝

KT——时间继电器

KA——中间继电器

M——电机

PLC——可编程控制器
