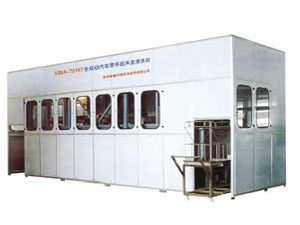

螺丝自动超声波清洗机

☆频率功率：

☆加热功率：

☆总功率：

☆承重：

TM-6072T

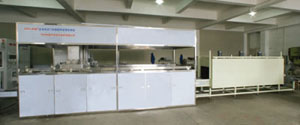

全自动超声波清洗机

一、 概述：

 谢谢您使用本公司为您设计制造的《全自动超声波清洗系统》。该设备型号TM-6072T。

1.设备用途:清洗金属类工件.

2.设备型号：TM-6072T

清洗节拍：在3～30分钟范围内调节。

工作程序：设计为工件从左进右出。

3.数量：一台

4．清洗能力：设备以承载篮为节拍，设计清洗节拍为：4-30分钟/篮，可连续三班工作，每篮产品为，小于50公斤。

              篮框规格：约350*450*250(L×W×H)mm，结构见附图。

5.清洗介质:水基清洗剂；

6：清洗工艺流程

 工艺流程：上料→超声波清洗→超声波漂洗→鼓泡清洗→浸油→烘干→烘干→下料

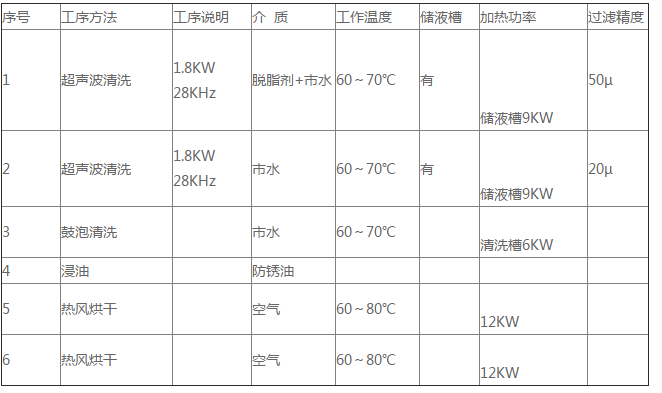

7.清洗工艺:    8.主要技术参数：

  8.1最大外形尺寸：5700*1300*2800

8.2超声频率：    28KHz,

8.3整机装机电功率：55Kw

    其中：加热功率：48Kw

          电机功率：0.4Kw

          泵功率：0.375Kw*2

          风机功率：1.1Kw

超声功率：1.1Kw

8.4电源：380V，50Hz，三相五线制

二.清洗机的结构组成及各组成部分功能

2.2各主要组成功能

2.1 结构组成

该清洗系统是全封闭，全自动单臂机械手超声波清洗系统主要由超声波发生器、超声波换能器、超声波震板置、鼓泡清洗槽，超声波清洗槽、超声波漂洗槽、、储液槽、鼓泡槽、浸油，烘干槽，循环过滤系统、自动温控加热系统、进出料输送小车、电脑龙门单臂机械手、底盘与机架、操作面板和控制系统等组成。

2.2 设备描述

该清洗机是一个全自动清洗设备，清洗过程由可编程序控制器(PLC)微机控制，六个由优质进口304不锈钢材质制作的超声波清洗槽、超声波漂洗槽、鼓泡槽，浸油槽、二个储液槽、两个烘干槽组成的一条连续工作的清洗系统。操作者在清洗机的左侧将盛有清洗篮的进料小车(清洗篮里装有清洗工件)推入在进料工位，电脑龙门单臂机械手将清洗篮依次送往各工序段，对工件进行多级清洗处理后，将清洗篮卸在出料输送小车上；操作者在清洗机的右侧出料工位将小车拉出，从清洗篮中将清洗好的工件取出，完成一次清洗过程，周而复始，不断循环。

具体结构见附图和以下的说明。

.3主要组成部分功能

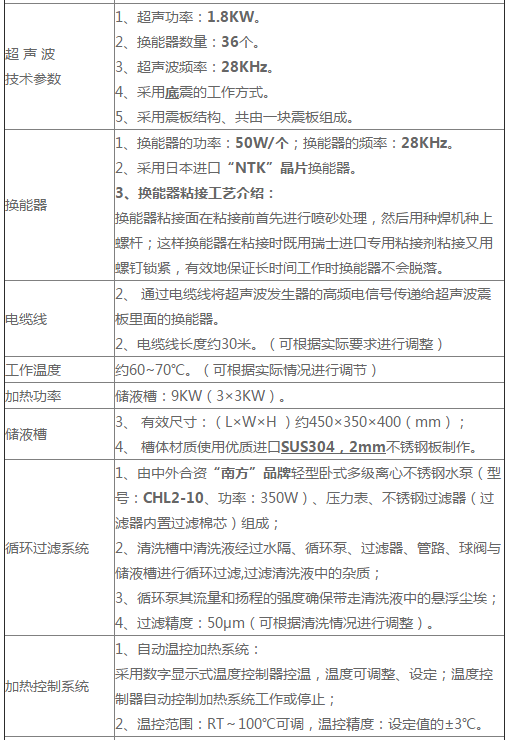

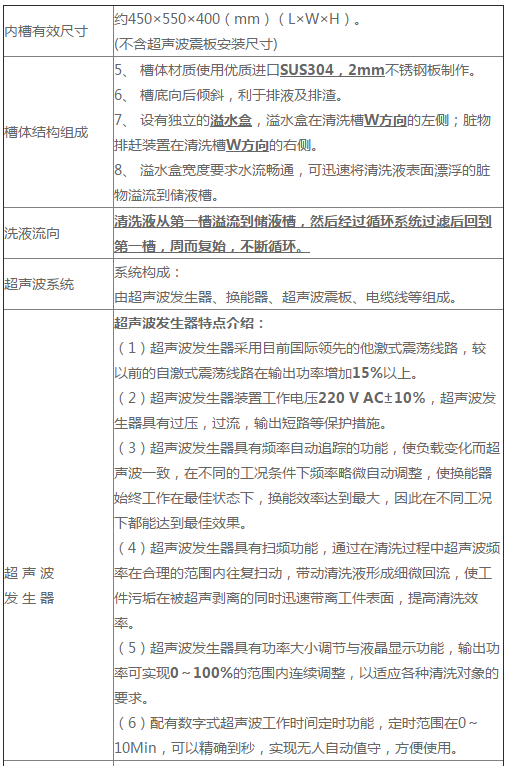

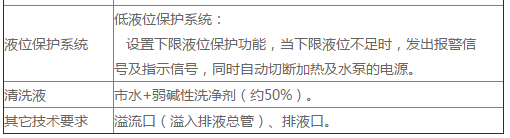

1、第一槽：溶剂超声波清洗

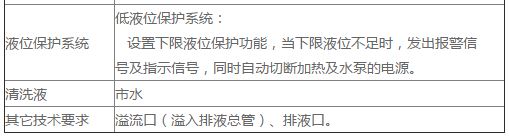

  2、第二槽：市水超声波清洗

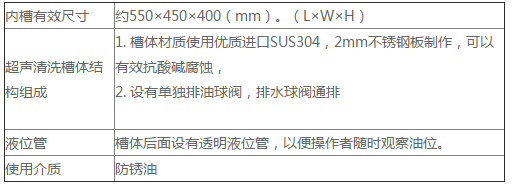

第四槽：濅油槽

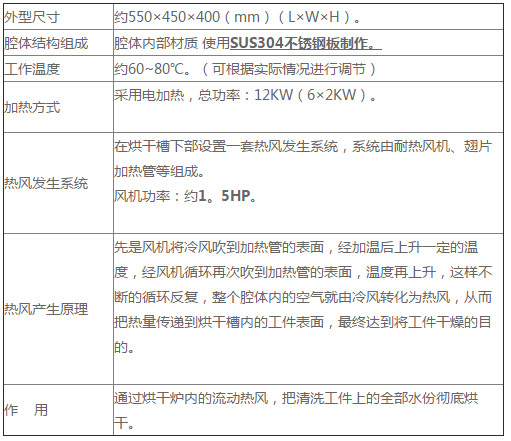

第五六槽：热风过滤干燥槽

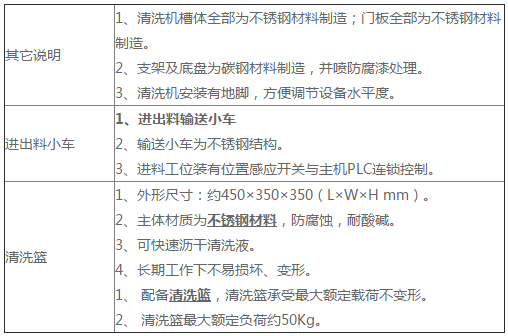

  4、整机其它部分技术要求

三.使用说明

3.1认真熟悉与阅读本机使用说明书：

3.1.1全自动单臂超声波清洗机总图；附图一。

3.1.2主电路图，附图二；

3.1.3 PLC电路图，附图三；

3.1.4控制电路图，附图四；

3.1.5操作说明

1、试机前应了解操作面板上各元件的功能。

      1）、操作面板上各元件功能说明如下：

注意：开关置于“开”表示开通，置于“关”表示断开。(供参考)
