1.设备用途:用于汽车零配件。
2.设备型号：TM-8240。
3.数量：一台
4．清洗能力：设备以精密工件为节拍，设计清洗节拍为：1分钟/2件，可连续三班工作；
5.清洗介质:碱性清洗剂；
6：清洗工艺流程: 工艺流程：上料台人工上料→过度段→喷淋清洗→超声波清洗→喷淋漂洗→喷淋漂洗→高压风机吹水→热风烘干→喷油区→吹油区→下料台人工下料。
7.工艺：
|
序号 |
工位 |
处理介质 |
工作参数 |
功率 |
储液槽 |
|
1 |
上料 |
/ |
有效通过空间: 长度约500 |
传动电机：约3HP |
/ |
|
2 |
喷淋清洗 |
清洗剂 |
长度约1500 压力：3～5kgf/cm² |
喷淋泵功率：约7.5KW
|
单独储液槽
|
|
2 |
超声波 清洗 |
清洗剂 |
长度约6000 超声波频率28KHz 60W每个240个震子 |
超声功率：12KW；
|
单独储液槽 |
| 3 | 喷淋漂洗 | 水 |
长度约1200 压力：3～5kgf/cm² |
喷淋泵功率：约7.5KW
|
单独储液槽
|
|
4 |
喷淋漂洗 |
市水 |
长度约1200 压力：3～5kgf/cm² |
喷淋泵功率：约4KW |
单独储液槽 |
|
5 |
吹水 |
高压风机 |
长度约400 |
高压风机 |
|
|
6 |
热风烘干 |
热风 |
长度约3000 |
|
|
|
7 |
喷油 |
防锈油 |
长度约2000 |
喷油泵功率：约750w
|
单独储液槽 |
|
8 |
吹油 |
高压风机 |
长度约1000 |
高压风机 |
|
|
9 |
下料 |
/ |
有效通过空间: 长度约800 |
/ |
/ |
8.技术参数
|
序号 |
项目 |
参数描述 |
|
1 |
清洗对象 |
齿轮的最终清洗，齿轮放入进料滚道内，进行清洗。 |
|
2 |
网带参数 |
网面净宽：500 mm；速度1～2.5 m/min可调。每隔500mm有一个挡板 |
|
3 |
清洗节拍 |
一分钟清洗两个工件。每个工件的中心距为500MM |
|
4 |
清洗后要求 |
清洗后工件表面杂质颗粒尺寸最大不大于0.05mm,质量不大于3mg,单位面积颗粒质量小于0.4克/平方毫米。 |
|
5 |
其它要求 |
网带传输调速器调速；整机最大通过工件高度400 mm。 |
|
6 |
清洗工件 |
每个最重35公斤，每分钟清洗一件。 |
|
7 |
清洗剂 |
用户提供，自行采购。 |
二.清洗机的结构组成及各组成部分功能
各主要组成功能
2.1 结构组成
该清洗机主要由超声波清洗装置、喷淋清洗腔体、风切腔体、喷淋清洗系统、风切系统、热风干燥系统、自动输送系统、自动温控系统、循环过滤系统、机架封板、电控检测系统等组成。
2.2 设备描述

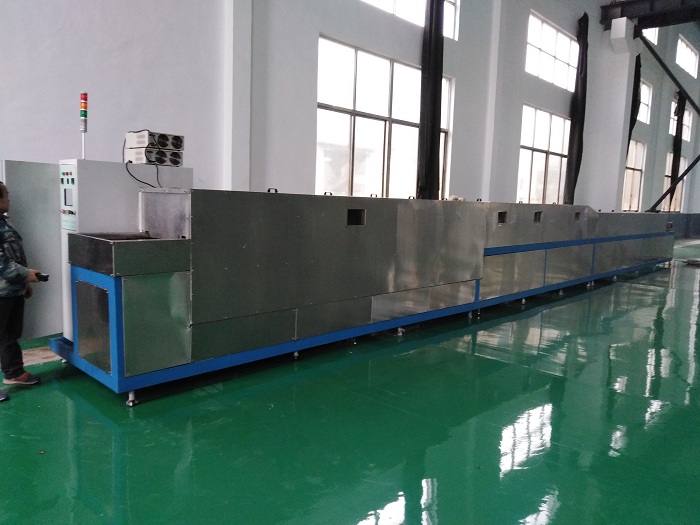

TM-8240T型履带式清洗机采用链条传动，设置上料区、喷淋清洗区，超声波清洗区、喷淋漂洗区，喷淋漂洗区、压缩空气机切水区、热风烘干区，喷油区，吹油区，下料等工作区，设备主要有清洗液循环过滤系统、超声波系统，喷淋系统、风吹系统、链条无级调速系统、热风烘干系统，控制系统功能，整个清洗过程自动完成。
