移动式超声波振动板系统

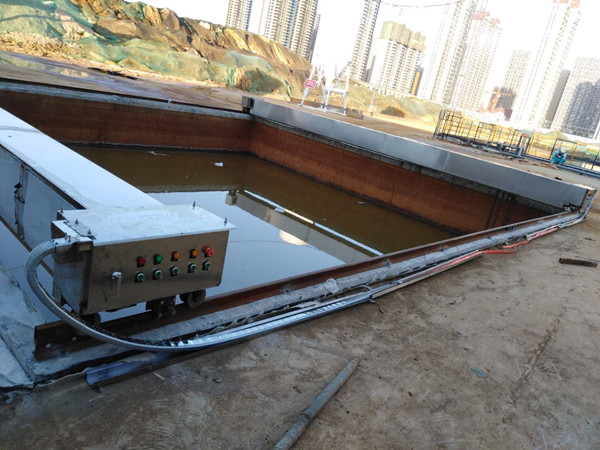

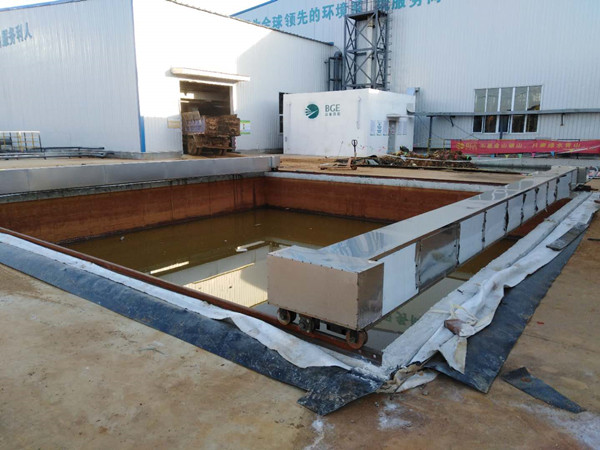

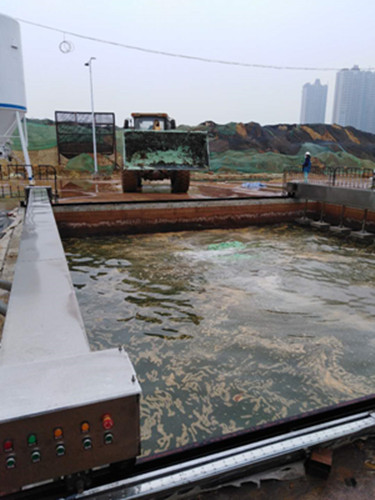

济南裕兴湿法解毒项目修复工程移动式超声波振动板系统

该超声波振板震板震盒为北京高能环境定制

3.1.2 电器设备供货范围

电气设备供货范围包括电控柜、能够实现对本系统的配电及控制的所有电气内容。

3.1.3 需提供资料

乙方必须提供超声振板及其配套设备的技术参数、厂家、型号、详细参数及控制要求等信息，并保证其与超声振板配套使用良好，运行稳定。

3.1.4 配套设备供货范围

净空双轨道:由移动机构、减速电机、链轮、链条、不锈钢震板托架组成，设计一个电控柜，用于放置22台超声波发生器及双轨道控制系统。

乙方需提供安装及调试。

3.1.5 材料要求

产品合格证及材质证明、产品安装及使用维护说明书、产品安装图纸、电气接线原理图、装箱单等资料。

3.2 控制要求

电控柜可调节超声波功率、超声板行走速率、行走时间周期等。

3.3 主要设备清单

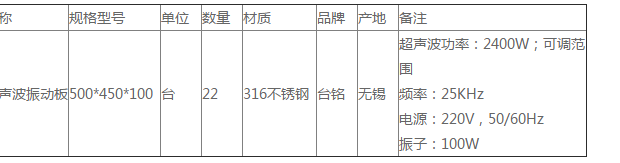

3.3.1 超声板设备清单（详见数据表）

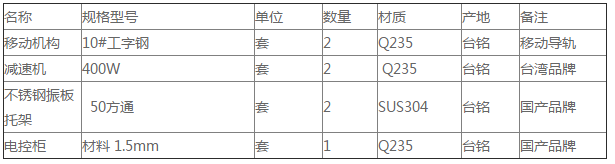

3.3.2 配套设备清单

4 标准规范

4.1 一般要求

4.1.1设计和设备材料的供货应完全符合本协议中所列的标准规范和工程规定中的要求，任何不符之处乙方均应提出并由甲方批准后方可使用。

4.1.2针对规定同一内容，出现不同标准和规范时，除非甲方认可，否则执行其中最严格的标准和规范。

4.1.3当所列标准和规范不能覆盖乙方的设计和供货时，在得到甲方批准后，制造厂的标准可以被使用。

5 技术文件的提交

5.1 一般要求

5.1.1本附件规定了合同设备的供货范围。保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合本协议的要求。

5.1.2应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出和/或数目不足，仍须在执行合同时补足。

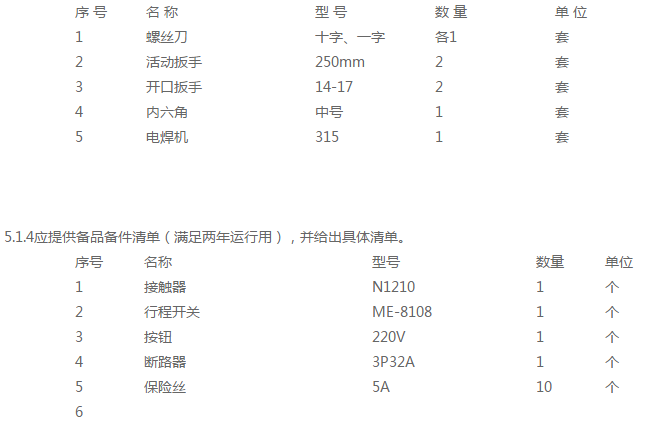

5.1.3应提供所有指导安装和调试所需专用工具和消耗材料的清单。

5.1.5应提供所供设备安装用的地脚螺栓。

5.1.6所有接口均应配备配套反法兰及紧固件。

5.2 应提交的文件

应提交的文件包括但不限于以下资料和图纸：

5.2.1 预购阶段

1）设备安装尺寸图；

2）设备总装图、设备剖面图；

3）其它所需资料。

4）其它在技术协议书中规定的文件、资料、数据；

7）所购设备的动力、水消耗指标及和设备用电负荷表等；

8）应在投标书中详细说明成套设备在设计、制造、安装等所有环节所执行的国家标准、行业标准或其他标准；

9）列出设备的设计期、制造期及交货期；

10）对所需产品提供安装施工调试方案及售后服务的条款和承诺也应在投标文件中列出；

11）须提供所购设备的详细成套供货清单（包括备品备件、专用工具、检修仪表、易损件的清单）；

12）认为可能需要的其他文件。

13）业绩表。

5.2.2 技术协议签订后7日内应提供的资料（2套）

1）设备技术设计的基础图、总装图、安装图、装配图、控制原理图、电气接线图、能源（电、水）消耗表、PID图，控制程序及控制说明。

2）各类外购设备的安装及使用说明书等资料；

3）其它设计院需要但上述未列出的图纸资料，供方应及时提供。

4）以上资料，图纸部分除提供蓝图外，还应提供以AutoCAD绘制的软件图。

5.2.3 随机提供的资料

产品出厂时应向甲方至少提供下列文件和图纸（一式二份、盖公章）。

1）检验记录，试验报告及质量合格证等出厂报告；

2）设备和备品管理资料文件，包括设备和备品发运和装箱的详细资料（各种清单），设备和备品存放保管技术要求，运输超重和超大件的明细表和外形图；

3）详细的产品质量文件；

4）安装、运行、维护、检修所需的详尽图纸和技术文件等；

5）设计、安装、运行、维护、检修说明书；

6）按有关标准，规程规定应提交的技术文件、资料；

7）操作维护手册：

8）完整的操作维护手册（另行提供电子版两份）。

9）操作维护手册应有总体安装及各种操作程序，包括：安装、调试、运行、维护、拆卸、修理等，其内容必须完整、清晰、易于理解，须强调的是在该手册中应有为甲方安装设备所用的图纸及文字说明，特别是配套设备制造商提供的配套设备维护说明，也应附在整体操作维护手册中，并带参照说明，图表及文件单须完整。

10）维护手册应以列表的形式显示每天、每月及更长时期的工作内容，例如：检验、试验、零件更换等，以确保操作无故障。手册中应明确易发故障及处理办法。

11）其它认为有必要提供的资料。

12）设备监造检验所需要的技术资料：

13）应提供满足合同设备监造检验/见证所需的全部技术资料
