单槽循环过滤超声波清洗机

☆频率功率：28KHZ 2400W

☆加热功率：12KW

☆总功率：14.4KW

☆承重：20KG

TM-1048T超声波清洗机
一、概述
超声波清洗机是利用高于20KHZ的超音频信号 ，通过换能器转换成高 频机械振荡而传入清洗液中 ，超声波在清洗液中疏密相间地向前辐射，使液体流动并产生数以万计的微小气泡，这些气泡是在超声波纵向传播形成的负压区形成生长 ，而在正压区迅速闭合 ，这些气泡的形成生长及迅速闭合被称为空化现象。在空化现象中 ，这些气泡的闭合形成超过1000个大气压的瞬间高压，连续不断地瞬间高压就象一连串小的“爆炸”不停地轰击物体表面，使物体表面及缝隙之中的污垢迅速剥落，达到迅速清洗效果。
TM-1048T超声波清洗机，采用国内外最先进的数字式超声波工艺技术，选用日本、美国等世界名牌厂家电子元器件，产品具有结构合理、超声功率更强、工作稳定可靠、工作效率高、工件清洗后清洁度高、机器操作方便等特点。
二、基本结构
整机由四个基本部份组成：附总图
1、 超声波发生器（电气控制箱）
2、 超声波换能器（其作用是将超声波电能转变为机械振能）
3、 清洗槽体（不锈钢清洗槽）
4、 电缆连接线（将超声波发生器和超声波换能器进行信号连接）

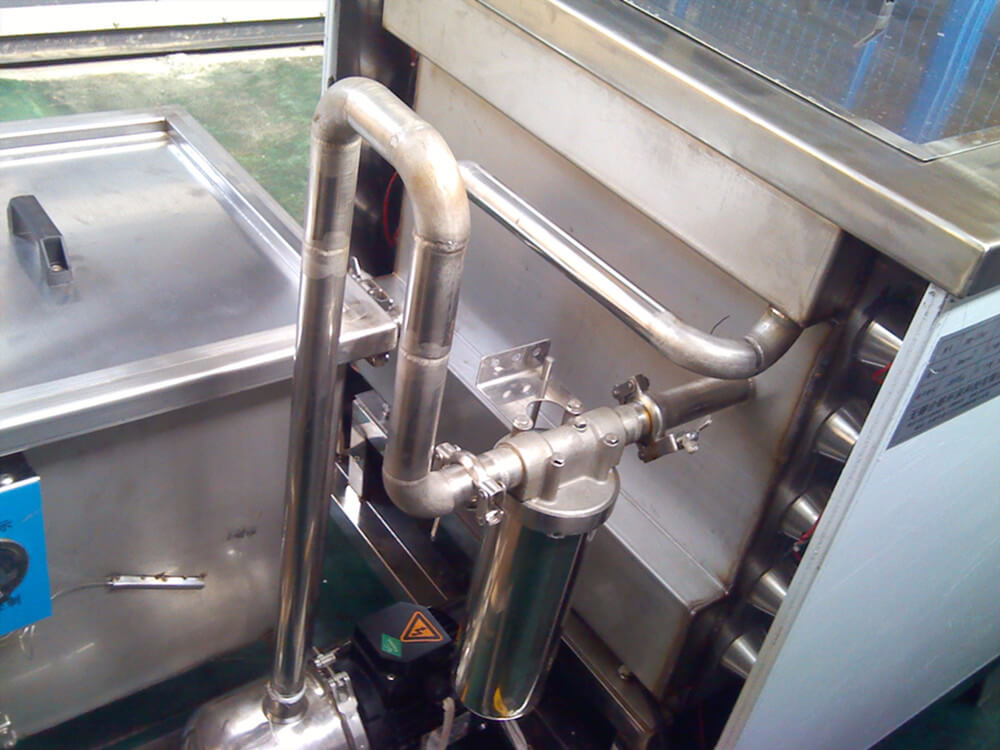

5、 水泵及喷嘴等组成的喷淋系统
三、使用范围：
1、 机械钢、铁五金零件除油，使用碱性高效清洗剂。
2、 机械钢、铁五金零件磷化，使用除油、除锈、磷化三合一清洗剂。
3、 纯铝、铝合金零件，使用中性铝表面清洗剂。
4、 铜及其它有色金属零件，使用中性清洗剂。
5、 电镀五金零件，使用金属除油剂、抛光除腊剂。
6、 其它绦纶过滤芯行业、半导体硅片行业、五金工具行业、光学镜片行业、
珠宝首饰行业等广泛使用。
四、TM-1048T超声波清洗机技术规格SPECIFICATIONS
外形尺寸:960*1060*500,内槽尺寸:800*600*500.
超声频率:28KHZ,超声功率:2400W.
超声电源:220V  50HZ.
加热水泵电源：380V，
加热功率：12KW
水泵：375W
五、使用说明：
1、试机前应了解操作面板上各元件的功能。
1）、操作面板上各元件功能说明如下：
注意：开关置于“1”表示开通，置于“0”表示断开。(供参考)
——温度调节：机械旋转式温度控制开关，顺时针旋转该开关，打开加热系统的电源；按照工艺要求旋转到相应的温度处。
——加热指示：当加热系统正在工作时，该指示灯亮；如果液体的温度已经到达设定值，则该指示灯熄灭。
2）、电路原理图中电路元件代号说明
M——水泵
SA1——开关
ST1——机械式温度控制器
KM1——交流接触器
KA1——中间继电器
HL1——指示灯
EH——加热器件
2、开机前的准备 ：
⑴ 机器放置水平位置 ，检查机器是否安装稳固妥善。
⑵ 检查机器排液阀是否关闭。
⑶ 根据清洗工艺要求，注入加注配合比之清洗溶剂，一般清洗液与水的比例为
5～8%，液面离缸面约80mm最佳。
⑷ 将清洗槽上的黑色电缆线连接头接驳于超声波发生器背部输出接线端子排上，并拧紧螺口，不可有松动。如为双色电缆线，请将红线（正极）接在输出接线排的红线端子上，绿线或其它颜色（负极）接在输出接线排的另一对应端子上。
⑸ 确认所有超声波发生器电源开关与清洗槽的温度调节开关、喷淋水泵控制脚踏开关置于“关”的位置。
⑹ 接整机电源：将清洗机上的电缆线中三根红色线分别接驳于20A的三极空气开关的三个极上，并拧紧螺口，不可有松动；将兰色或黑色电源线接驳于供电电源的零线上，将黄绿双色线接驳于供电电源的地线上。
⑺ 检查机壳安全接地是否可靠。
3. 开机操作说明 ：
⑴ 以上准备工作做好后，接通空气开关电源。
⑵ 顺时针旋转温度调节控制开关，根据使用清洗溶剂要求，将开关旋转到所需要的清洗温度的刻度处，一般60～80℃为宜；加热指示灯亮，表示机器开始加热；同时打开水泵开关，将清洗液进行循环，有利于均匀升温。
⑶ 当清洗槽温度达到所需要的加热温度，指示灯熄灭，温度掣自动断电，整机处在自动恒温状态。
⑷ 打开超声波发生器的电源开关，根据工艺需要，在超声波发生器上进行清洗
时间设置。
⑸ 整机可以进行正常的清洗作业。
⑹ 将清洗工件放入清洗槽内，按清洗程序进行工件清洗、沥干。
⑺ 工作一段时间后，温度下降，温度调节开关自动通电加热。
⑻ 完成清洗作业后，机器要停止工作，先关闭超声波发生器的电源，将清洗机的盖子盖好后，然后关掉所有电源开关即可。
4. 使用注意事项 ：
⑴ 清洗槽无清洗液时 ，绝对不能启动超声波，否则易导致损坏换能器及超声波发生器。
⑵ 清洗槽内无清洗液或清洗液的液位未超声加热板的位置时 ，绝对禁止加热 ，否则会损坏加热板。
⑶ 清洗工件如掉入缸底，应及时取出，否则会磨损缸底。
⑷ 使用一定时期，应注意清洗剂量，及时加入清洗液 ，以保证机器正常工作。
⑸ 清洗槽内沉积物过多时，会使清洗效果衰减，此时应清理内槽后，重新放入清洗液继续工作。
⑹ 避免强力撞击超声波清洗槽槽底或震子粘接面，以免损坏换能器。
⑺ 旧液换新时，应在关机状态及常温下进行。
⑻ 切不可使用可燃性溶剂作清洗剂。
⑼ 不可使液体溅湿换能器及超声波发生器，以免使换能器及线路板受潮短路。
⑽ 机器应避免在阳光直接照射下使用或高温环境下工作。
〔11〕超声波发生器应保持通风良好，避免在强酸强碱或恶劣环境下工作。
〔12〕不可使液体溅湿水泵，以免使水泵的线圈受潮短路。
六、故障、维修与保养
1．故障与排除 ：
⑴ 电源无电，应检查空气开关是否损坏，电源线是否断线。
⑵ 如加热失效，应检查该槽发热板（管）是否烧坏，相应的温度调节控制开关
或接触器是否损坏。
⑶ 如水泵不工作，应检查该水泵是否烧坏，相应的控制开关或接触器是否损坏。
⑷ 换能器如受导电尘粉造成漏电或短路，或因受撞击产生破裂、脱落现象，需        尽快通知本公司派人修理或送回本公司修理 。
⑸ 因电压波动过大及通风不良，如在使用过程中发现超声振动突然变得很       轻微，在排除槽底沉积物阻隔衰减、或输入电压过低因素后，则可能是超声波发生器之功率器件（场效应管、功率模块）损坏，应立即停止使用，通知本公司派人修理。
⑹ 电缆线发生短路故障，在排除水气在超声波发生器内引起短路原因后，多为电箱背部高频座/线板座被外部腐蚀，引起正负极导通或是电缆线为外力击穿引起两线导通所致；更换或重新做绝缘隔离即可。
⑺ 上述如处理后不能解决，应立即停止使用，通知本公司派人修理。

2．保养 ：
⑴ 及时清除清洗缸内沉积脏物和更换清洗液。
⑵ 定期清洗或更换过滤筒中的过滤棉芯。
⑶ 定期清除超声波发生器内尘物，保持通风散热良好 。

七、运输及安装
⒈搬运方法 ：搬运时应缓慢地平起平落，平放地上可利用机器底部安装轮推移，
切勿碰撞机器 。
⒉安装位置 ：机器应安装在通风干燥的地方 ,其环境温度与湿度不应过高 ，机
身应水平放置 ，周围应留有0. 2米以上空间以便通风散热良好 。
⒊电   源 ：电源的电压及最大允许电流应参照技术参数表格上的要求、
